Клеммы на DIN-рейку — это специализированные зажимные элементы для надёжного соединения электрических проводов в распределительном шите.
Виды клемм на DIN-рейку

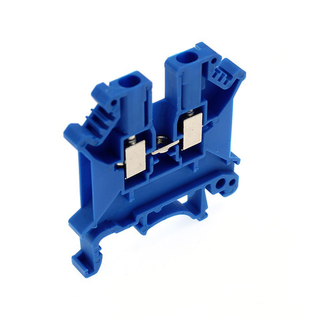

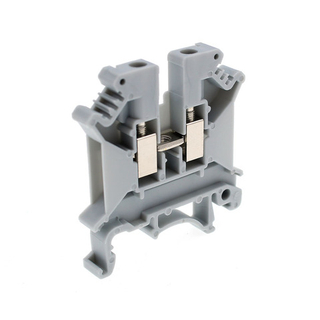

- Винтовые проходные клеммы — самый распространённый тип. Провод зажимается винтом. Подходят для сечений 1.5–6 мм². Пример: клеммы серии UK и JUK.

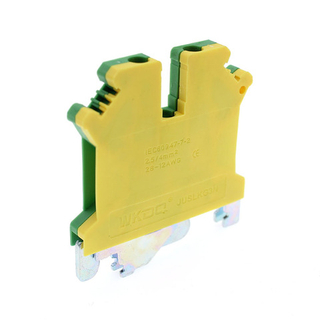

2. Клеммы заземления (жёлто-зелёные) — для подключения защитного заземляющего проводника (PE). Обязательны в любом щите. Пример: JUSLKG3N, JUSLKG6N.

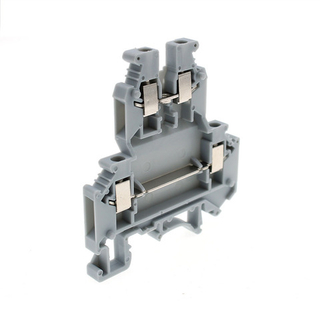

3. Двухуровневые клеммы — позволяют подключать два провода в одной клемме. Экономят место в шите. Пример: JUKK3.
Как выбрать клемму по сечению провода

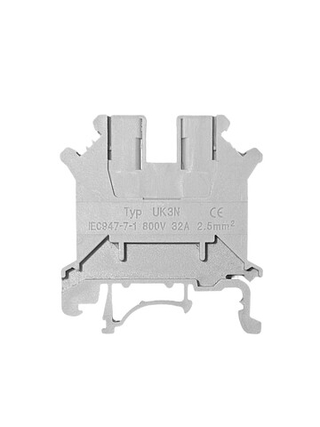

Основное правило: сечение провода должно соответствовать номиналу клеммы. Для проводов 1.5 мм² — клемма 2.5 мм² (UN2.5 или UK3N). Для проводов 4–6 мм² — клемма 6–10 мм². Всегда берите клемму с запасом по сечению 20–30%.
